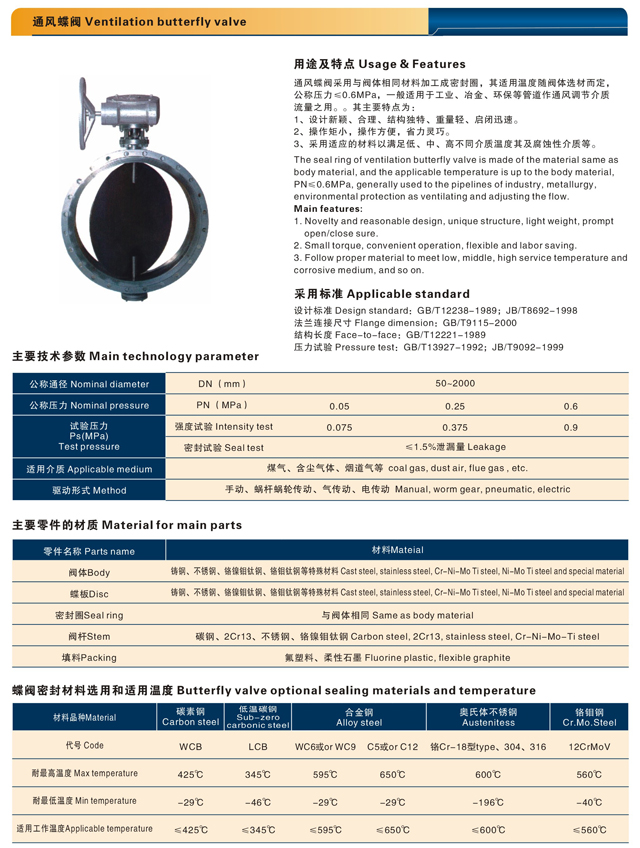

D41W蜗轮衬胶通风蝶阀

产品名：D41W蜗轮衬胶通风蝶阀

蜗轮衬胶蝶阀结构简单，体积小，重量轻，由几个部分组成。此外，它可以通过旋转90°迅速打开和关闭，并且易于操作，同时具有出色的流体可控性。当法兰蝶阀处于完全打开位置时，蝶阀有两种类型：弹性密封和金属密封。弹性密封阀和密封环可以安装在阀体内或安装在蝶板周围。

衬胶蝶阀的工作原理：蝶阀由电动机驱动，以驱动执行器。允许圆盘在90°范围内自由旋转，从而打开和关闭或调节介质的流量。

1.设计和制造具有通过焊接中间碟盘和短结构钢板制成的新结构。结构紧凑，轻巧，易于安装，低流动阻力，避免了大流通时高温膨胀的影响，

易于操作。

2.内部无连杆或螺栓，工作可靠性高，使用寿命长。它可以安装在多个位置，并且不受介质流动方向的影响。

蜗轮蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有x防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
