法兰蝶阀厂家介蝶阀的型号编制表示说明:
1.压力等级代号:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPa是压力的单位;
2.壳体材质代号:C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
3.蝶阀编制代号:D表示蝶阀;
4.传动形式代号:手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;
5.连接方式代号:4法兰式、6焊接、7对夹式;
6.结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;
7.密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;
以上为常见国标蝶阀系列产品型号和含义的相关对照代号。
常见蝶阀品种中文名称和对应型号代号对照表如下:
三偏心蝶阀:D343F、D373F、D343H、D373H、D343W、D373W;
伸缩蝶阀:SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;
双向密封蝶阀:DS343H、DS643H、DS943H;
保温蝶阀:BD343H、BD343W;
衬氟蝶阀:D71F46、D671F46、D971F46
对夹蝶阀:D71F、D71H、D71X、D71Y;
法兰蝶阀:D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W;
方形蝶阀:FDBD

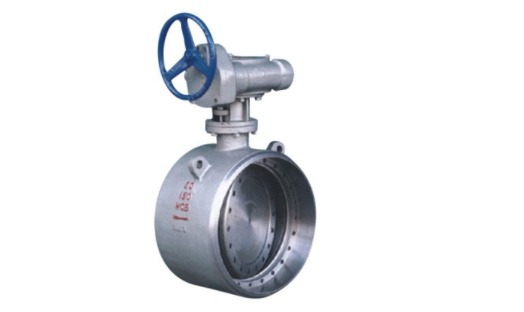

对焊蝶阀:D363F、D363H、D363W、D963F、D963H、D963W;
气动蝶阀:D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W;
电动蝶阀:D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W;
