软密封蝶阀的特征与适用介质

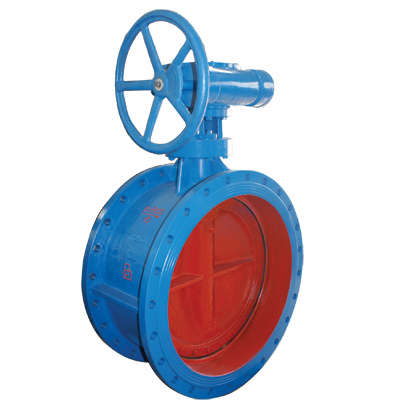

软密封蝶阀作为一种用来实现管路系统切断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则为全开状态。新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题。软密封蝶阀根据连接方式可分为法兰式软密封蝶阀，对夹式软密封蝶阀，焊接式软密封蝶阀。

　　软密封蝶阀的特征

　　高性能软密封蝶阀，其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。

　　阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有x地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。

　　采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。

　　当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。

　　因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀。

　　软密封蝶阀适用介质

　　软密封蝶阀作为一种用来实现管路系统切断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题。软密封蝶阀根据连接方式可分为法兰式软密封蝶阀，对夹式软密封蝶阀，焊接式软密封蝶阀。
